Интерфейс RS485>RS485(официальное название стандарта - EIA/TIA-485) найболее популярный интерфейс промышленной связи, использующий двунаправленную сбалансированную линию передачи. Скорость обмена может достигать 10 Мбит, а дальность связи превышать 1000 метров.

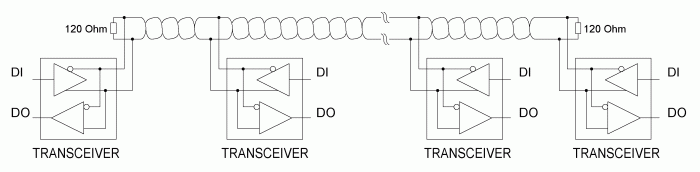

Рис 1-1 На рисунке 1-1 представлена типичная схема сети с интерфейсом RS485. Определим свойства этой сети: Симметричный интерфейс. Для обмена данными по сети используется два равнозначных провода. Обозначаются они соответственно "A" и "B". По ним ведётся двунаправленный и поочерёдный обмен между устройствами сети. Физически эти провода должны образовывать "витую пару", которая обеспечивает высокую помехоустойчивость канала связи к синфазным помехам. Способ передачи - балансный. Т.е. уровни напряжений меняются в противофазе рисунок 1-2.

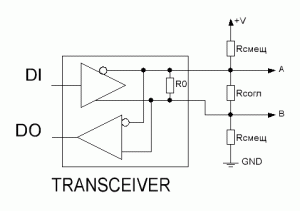

Рис 1-2 Многоточечность. Все устройства подключаются к линии одинаково. Количество устройств подключеных к сети ограничивается входным сопротивлением применяемых микросхем драйверов(трансиверов) и типом протокола передачи. Необходимость согласования. Для обеспечения надёжной и высокой скорости передачи в сети RS485 необходимо выполнить несколько требований. Согласованная линия передачи - линия предачи в которой комплексное сопротивление нагрузки Zн равно волновому сопротивлениюдлинной линии. В данном случае, волновое сопротивление "витая пары", равно нагрузочным сопротивлениям на концах сети. В таком случае исключаются отражённая волна, и следовательно сигнал передаётся неискажённый. Волновое сопротивление кабеля "витая пара" равна 120 Ом, соответственно и нагрузочные резисторы(терминаторы) должны быть величиной 120 Ом. Необходимость смещения. Для исключения ощибочных уровней сигналов в сети, неоходимо чтобы потенциал на проводе "А" был выше потенциала провода "В" на величину около 200мВ. Обеспечивается это с помощью резистивного делителя - рис 1-3.
Рис 1-3 Сопротивления Rсмещ. зависит от количества устройств в сети и их входного сопротивления(R0). Rсмещ. обычно выбирают в пределах 560..820 Ом.
Достоинства и недостатки интерфейса: Достоинства: дальность связи, высокая скорость передачи, многоточечность, помехоустойчивость, широковещательная передача. Недостатки: возможность коллизий, относительно большое потребление энергии. |
